5 km 2,4 Ghz TCPIP UDP COFDM transmetues video UAV për kamerën IP dhe kontrolloni lidhjet e të dhënave Imazhi i veçuar

Transmetues video 5 km 2,4 Ghz TCPIP UDP COFDM UAV për kamerën IP dhe lidhjet e të dhënave të kontrollit

Modeli: FIP-2405

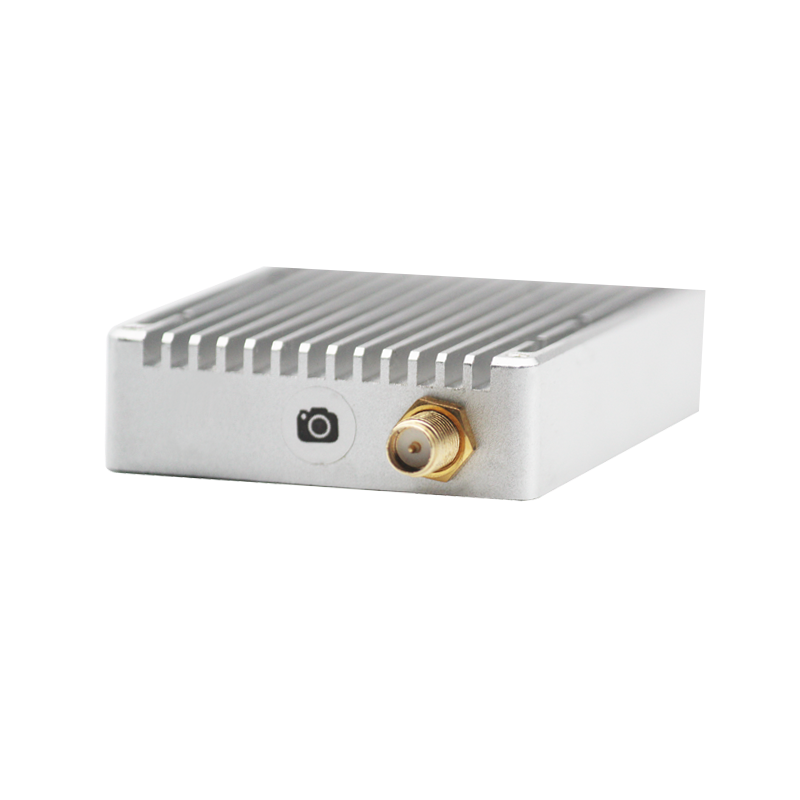

Mini-transmetuesi FIP-2405 është një transmetues i ri video me valë UAV i projektuar i bazuar në teknologjinë OFDM. Ai mbështet 2.405-2.479 Ghz që mund të rregullohet nga softueri ynë, të transmetojë video HD IP dhe me dy drejtime për 4-6 km ajër në tokë.

Me Ethernet dhe ndërfaqen serike, marrësi mund të transmetojë të dhëna kontrolli dhe video HD në të njëjtën kohë. Ka performancë të shkëlqyer në gjendjen e lëvizjes, mbështet shpejtësinë maksimale të lëvizjes 400 km/h.

Është zgjedhja më e mirë e përdorur për drone të klasit të vogël me peshë vetëm 68 g.

pyesni

Detajet e produktit

Veçoritë

•Mbështet portat serikeAPM, Pixhawk 2.1, Pixhawk V3, Pixhawk 2 & Pixhawk4.

• Video e plotë 1080P HD në kohë reale, Lidhje e integruar e të dhënave dydrejtimëshe.

•Madhësia mini dhe super e lehtë vetëm 68 gram.

• Transmetim i koduar. Adoptoni AES128 për enkriptimin e videos, sigurohuni që askush i paautorizuar të mos mund të përgjojë furnizimin tuaj të videos.

•Shpejtësia e transmetimit 3 Mbps. Gjerësia e brezit 4 Mhz.

•Ndërfaqja SMA Port mund të lidh drejtpërdrejt antenat ose kabllon ushqyes.

• Mbështetja e një porti serik Telemetry/MAVLINK/TT/RS232.

•Mbështetje e dyfishtë e portit Ethernet 10/100 Mbps UDP/TCP.

•Artizanati anodizues përçues dhe teknologjia CNC me aliazh alumini të dyfishtë Shell kanë rezistencë të mirë ndaj ndikimit.

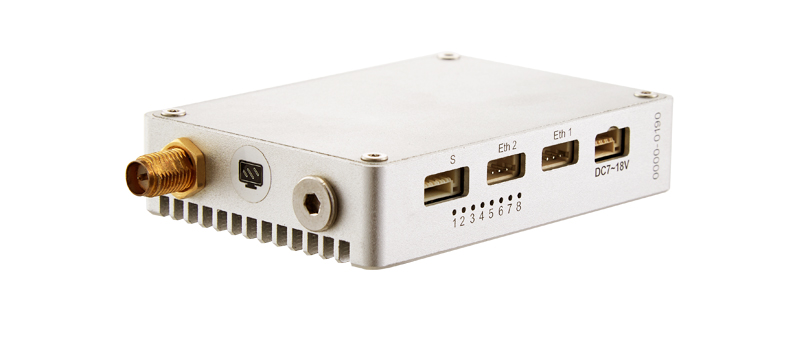

Porte të ndryshme

FIP-2405 ofron porte të dyfishta Ethernet 10/100 Mbps që mbështesin UDP/TCP për kanalin video dhe një portë serike që mbështesin Telemetrinë/MAVLINK/TT/RS232/ APM/Pixhawk për kanalin e kontrollit të të dhënave

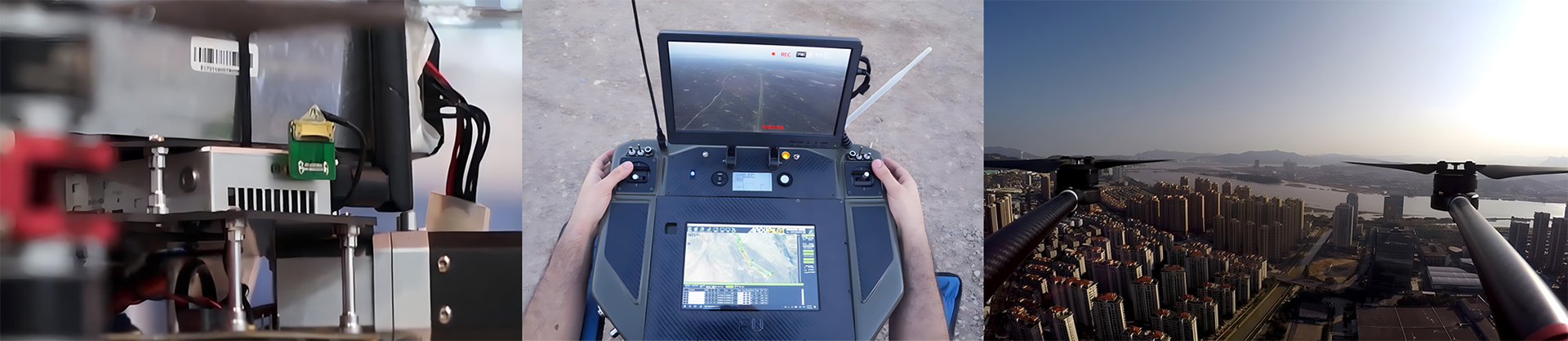

Aplikimi

FIP-2405 është një transmetues video me dron COFDM që ofron video të fuqishme për drone të klasit të vogël, me bazë përparësie në peshë shumë të lehtë.

Është zgjidhja më e mirë lidhja e të dhënave LOS dy-drejtuese me kosto të ulët për dronët.

Specifikimet

Frekuenca	2,4 GHz (2402 Mhz-2482 MHz)
Fuqia Transmetuese RF	27 dBm (ajri në tokë 4-6 km)
Gjerësia e brezit të frekuencës	4 MHz
Antenë	1T1R, antenë gjithëdrejtuese
Mënyra e rregullimit të shpejtësisë së bitit	Rregullimi i softuerit
Kriptimi i kanalit të komunikimit	AES 128 bit
Mënyra e transmetimit	pikë për pikë
Zbulimi i gabimit	LDPC FEC
Koha e fillimit	25s
Funksioni me dy drejtime	Mbështetni të dhënat video dhe të dyfishta në të njëjtën kohë
Të dhënat	Mbështetni TTL
Norma e datës	3 Mbps
Ndjeshmëria	-100dbm@4Mhz
Fuqia	DC 7-18V (DC12V e sugjeruar)
Konsumi i energjisë	TX: 4 vat
Konsumi i energjisë	RX: 4 Watts
Temperatura	Temperatura e funksionimit: -40 - +85°C
Temperatura	Temperatura e ruajtjes: -55 - +85°C
Ndërfaqja	Ndërfaqja e hyrjes së energjisë × 1
	Ndërfaqja e antenës×1
	Porta serike×1
	Ethernet në RJ45 ×2
Treguesi	Treguesi i fuqisë (8)
	Treguesi i statusit të lidhjes (4, 5, 6, 7)
	Treguesi i fuqisë së sinjalit (1, 2, 3)
Dizajni i kasës metalike	Teknologjia CNC
	Predha e dyfishtë aliazh alumini
	Anije përçuese anodizuese
Madhësia	67,5×47,5x14,8mm
Pesha neto	Tx: 68 g / Rx: 68 g
