Marrës transmetues droni 16 km me 800 Mhz dhe 1.4 Ghz për video dhe imazhe të veçuara

Marrës transmetues droni 16 km me 800 Mhz dhe 1.4 Ghz për video dhe të dhëna

Modeli: FPM-8416

FPM-8416 është një transmetues video i lehtë me dron, i integruar me lidhje të dhënash dydrejtimëshe dhe i krijuar posaçërisht për të mundësuar operacione autonome për dronët komercialë dhe industrialë. Kjo ju lejon të kontrolloni me valë dhe të monitoroni video në kohë reale UAV/Dron në një distancë deri në 10 milje.

Përdorimi i bërthamës së komunikimit celular të gjeneratës së 4-të të teknikës së modulimit me shumë transportues COFDM ofron siguri dhe performancë të jashtëzakonshme në mjedise të vështira.

pyesni

Detajet e produktit

Veçoritë

● Kontrolli dydrejtues

● Vonesa 80 ms për 1080P/60

● 128AES i koduar

● Mbështet hyrjen dhe daljen e videos HDMI dhe IP

● Cilësi video 1080P/60 në një distancë prej 14-16 km

● Opsioni i frekuencës 800 Mhz dhe 1,4 Ghz për të shmangur 2,4 Ghz të mbushura me njerëz

● Dal HDMI për t'u shfaqur për monitorim në kohë reale

● Sistemi 14-16 km nga ajër në tokë me lidhje zbritëse video full hd

● Rasti i aktivizuesit të aluminit të përpunuar me CNC

● Konfigurimi i plotë nga klienti

● Konfiguro cilësimet sipas softuerit

● 130 g peshë të lehtë speciale për dron

transmetues video me dron me rreze të gjatë

KOMUNIKIM I FORTE ME RAFSH GJATE

Lidhja e të dhënave FPM-8416 ofron video të plotë HD dhe komunikim të të dhënave me kontroll të dyanshëm deri në 10 milje.
Transmetuesi përdor teknikën COFDM për demodulimin dhe siguron performancë të fortë të lidhjes nlos me diferencë të lartë zbehjeje.

LIDHJE E SIGURTË PËR APLIKIM TË NDRYSHME

Sistemi i komunikimit me valë mbështet enkriptimin duke përdorur një algoritëm të brendshëm të enkriptimit AES.128 (CBC). Blloku i enkriptimit mund të anashkalohet për të mundësuar mënyrën e pakriptuar të funksionimit.

I FORTE NË KUSHTE TË SHËRTA

Përdorimi i FHSS (spektri i përhapjes së frekuencës) kundër bllokimit për të siguruar një lidhje të qëndrueshme.

Algoritme të avancuara përdoren për të siguruar funksionimin në skenarë komplekse të punës.

Porte të ndryshme

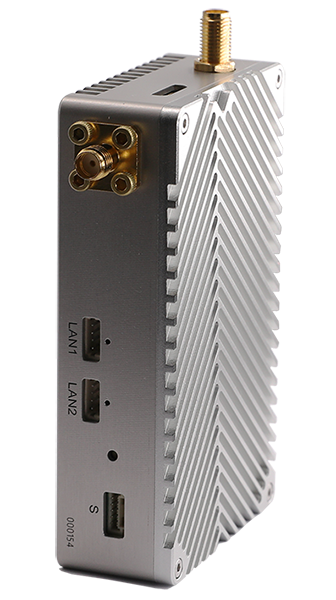

Sistemi i Transmetimit të Imazhit FPM-8416 HD është i pajisur me HDMI, dy porte LAN dhe një portë seriale dydrejtimëshe me anë të së cilës përdoruesit mund të marrin transmetim video full hd dhe të kontrollojnë fluturimin me pixhawk në të njëjtën kohë.

Porta HDMI dhe porta LAN bëjnë që droni juaj të ketë më shumë opsione të llojeve të kamerave.

FPM-8416 Transmetuesi më i mirë i Dronit

Aplikimi

Lidhja e videos me madhësi dhe peshë miniaturë 130 g uav drone është ideale për dronët e vegjël. Është përdorur gjerësisht në forcat e policisë, reaguesit e parë, shërbimet e sigurisë, inspektimin e tubacioneve të naftës, parandalimin e zjarreve në pyje, inspektimin e linjës së tensionit të lartë, sigurinë e vendit, menaxhimin e trafikut, njësitë e mbështetjes teknike të policisë, forcat speciale, postet e komandës dhe kontrollit ushtarak, aeroportin. , kontrolli kufitar, incident i madh i mbështetur.

Specifikimi

Specifikimet
Frekuenca	800 Mhz		806~826 MHz
	1.4 Ghz		1428 ~ 1448 MHz
Gjerësia e brezit	8 MHz
Fuqia RF	0,6 vat (Bi-Amp, 0,6 vat Fuqia maksimale e çdo amplifikatori të fuqisë)
Gama e transmetimit	800 Mhz: 16 km 1400 Mhz: 14 km
Antenë	800 Mhz	TX: Antenë Omni/Gjatesia 25cm/ 2dbiRX:Antena Omni/Gjatesia 60cm/6dbi
	1.4 Ghz	TX: Antenë Omni / 35 cm Gjatësi / 3,5 dbiRX: Antenë Omni / 60 cm Gjatësi / 5 dbi
Shkalla e transmetimit	3 Mbps (transmetim video HDMI, sinjali Ethernet dhe ndarja e të dhënave serike)
Baud Rate	115200bps (e rregullueshme)
Ndjeshmëria	-106@4Mhz
Algoritmi i tolerancës së gabimeve me valë	Korrigjimi i gabimit përpara FEC me brez bazë pa tel/ korrigjim super gabimi i kodikut të videos
Vonesa nga fundi në fund	Vonesa për kodim + transmetim + dekodim 720P/60 <50 ms 1080P/60 <80ms
Koha e rindërtimit të lidhjes	<1s
Modulimi	Uplink QPSK/Downlink QPSK
Kompresimi i videos	H.264
Hapësira e ngjyrave të videos	4:2:0 (Opsioni 4:2:2)
Enkriptimi	AES128
Koha e fillimit	15s
Fuqia	DC12V (7-18V)
Ndërfaqja	Ndërfaqet në Tx dhe Rx janë të njëjta Hyrja/Dalja e videos: Mini HDMI×1 Ndërfaqja e hyrjes së energjisë × 1 Ndërfaqja e antenës: SMA×2 Seriali×1: (Tensioni:+-13V(RS232), 0~3.3V(TTL)² Ethernet: 100 Mbps x 3
Treguesit	Fuqia Treguesi i konfigurimit të lidhjes me valë
Konsumi i energjisë	Tx: 9W (Max)Rx: 6W
Temperatura	Punon: -40 ~+ 85℃ Ruajtja: -55 ~+100℃
Dimensioni	Tx/Rx: 93 x 55,5 x 23,5 mm
Pesha	Tx/Rx: 130 g
Dizajni i kasës metalike	Teknologji CNC / guaskë e dyfishtë aliazh alumini
	Predha e dyfishtë aliazh alumini
	Anije përçuese anodizuese
