Wat zijn de gebruikelijke draadloze transmissietechnologieën voor onbemande luchtvaartuigen (UAV)?

Het videotransmissiesysteem voor onbemande luchtvaartuigen (UAV) is een belangrijk onderdeel van onbemande luchtvaartuigen (UAV).Het is een soortdraadlozetransmissieapparatuur.Met bepaalde technologie wordt de video die is vastgelegd door de camera van het onbemande luchtvaartuig (UAV) draadloos verzonden naargrondcontrolestationlive.Daarom,dronevideo zender isook wel bekend als de ‘ogen’ van drones.

Dus, wat is de huidige commondraadloze drone-transmissietechnologie?de reguliere technologie van UAVvideo-uitzendingen zijnhet volgendes:

1、OFDMTechniek

Technisch gezien is OFDM de meest gebruikte transmissietechnologie op onbemande luchtvaartuigen, wat een multi-carrier-modulatie is. De technologie is geschikter voor snelle datatransmissie en OFDM heeft veel voordelen, bijvoorbeeld een grote hoeveelheid gegevens kan zijnverzondenin een smalbandige bandbreedte kan frequentieselectieve fading of smalbandige interferentie worden tegengegaanEn so op.

OFDMttechniek wordt vooral toegepast op applicatiesystemen zoals LTE (4G) en WIFI.



2，COFDM-techniek

COFDM, dwz gecodeerd OFDM,voegt toebepaalde kanaalcodering (voornamelijktoevoegenfoutcorrectie en interleaving)voorOFDM-modulatie om de systeembetrouwbaarheid te verbeteren.Het verschil tussen de COFDM en de OFDM is:toevoegende foutcorrectiecodering en het beveiligingsinterval vóór de orthogonale modulatie, zodat het signaal effectiever wordt verzonden.COFDM wordt momenteel het meest gebruikt in DVB (digitale video-uitzending), DVB-T, DVB-S, DVB-Cenz.

De COFDM-modulatietechnologie (Orthogonal Frequency Division Multiplexing) is de nieuwste draadloze transmissietechnologie, een echte multi-carrier-technologie, en het aantal bereikt 1704 carrier (2K-modus), zelfs 8K-modus, en realiseert echt snelle datatransmissie (2 -20Mbps) van “anti-blocking” en “NLSO afstand” bij daadwerkelijk gebruik en vertoont uitstekende “diffractie” en “penetratie” prestaties.

COFDM-technologie is een betere technologie die wordt toegepast op draadlooslang bereikHDvideosoverdracht vandrone.



3，WIFI-techniek

De datatransmissie van Wi-Fi-transmissie vereist dat het zendende uiteinde en het ontvangende uiteinde eerst een communicatie-handshake-mechanisme tot stand brengen, en vervolgens is elke grootte 512 bytes.De verzending van elk datapakket moet intact worden voltooid, en één byte in het datapakket gaat verloren om ervoor te zorgen dat het volledige datapakket opnieuw wordt verzonden, en het volgende datapakket wordt pas verzonden nadat één datapakket volledig is ontvangen, namelijk het datapakket. oorzaak van de transmissievertraging.

Voor dronevluchten is "real-time" draadloze videotransmissie cruciaal.Vanwege één byte is het erg tijdrovend om het hele pakket opnieuw te verzenden.Wi-Fi-transmissie is een snelle draadloze transmissietechnologie.Het is heel gemakkelijk over te brengenEn ontvangen video in realtime gebaseerd op het TCP/IP-protocol, maar de vlucht van drones vereist hoge realtime prestaties.Als het datapakket opnieuw wordt verzonden, kan de operator de realtime video niet zien.Niet-vertraagde real-time HD-videooverdragenZijnkritischvoorexploitant.

De uitvinding van Wi-Fi-technologie is niet bedoeld om te worden toegepast op een "lucht-naar-grond"-transmissietoepassingsscenarios.Het tweeweg-handshake-mechanisme maakt het onmogelijk om de afstand op te lossenlatentievan UAV-videotransmissie, dus het kan niet voldoen aan de behoeften van UAV-videotvrijgeventing aen ontvangen.



4，Lightbridge digitale beeldoverdrachttechniek

Lightbridge is een speciale communicatielinktechnologie ontwikkeld door DJI, die dat wel kandoorgeven720p hoge definitievideoen weergeven.De afstand kan gewoonlijk 2 km bedragenm, en meer dan 5 km (LOS).

Lightbridge-technologie maakt gebruik van datatransmissie in één richting, vergelijkbaar met de transmissievorm van een hoogwaardige tv-zendmast.Vergeleken met WIFI kan het devideotransmissievertraging, wat 2-3 keer de WIFI-transmissieafstand is.Het wordt voornamelijk gebruikt in drones voor persoonlijke consumptie, zoals DJI.



5，Simulatieoverdrachtstechnieken

Hoewel er bij analoog bijna geen vertraging isgegevenstransmissie is een eenrichtingstechnologie voor signaaltransmissie, die enigszins lijkt op de transmissie van analoge tv-uitzendsignalen vóór de opkomst van digitale tv-signalen.Wanneer het signaal zwakker wordt, verschijnt er een sneeuwvlokkenscherm, dat waarschuwt dat de piloot de vliegrichting moet aanpassen of terug moet vliegen, dichter bij het terugkeerpunt.

Het stroomverbruik van analooggegevenstransmissie is zeer groot.Wanneer het een lange wil bereikenbelde, heeft het zendvermogen het opgegeven bereik overschreden.Deze technologie is bijna geëlimineerd bij de toepassing van Drone Video Transmitter.



Samenvatting

Uit analyse blijkt dat de OFDM-technologie en de COFDM-technologie de mainstream zijn van de Drone Transmitter, en dat de COFDM-technologie geavanceerder is.Long Range Drone Video Transmitter is een balans tussen afstand en energieverbruik, en heeft verder betrekking op veel modulatietechnologieën, zoals het gespreide spectrum om het anti-interferentievermogen te verbeteren, de optimalisatie van kanaalinformatiebrontechnologie enso op.

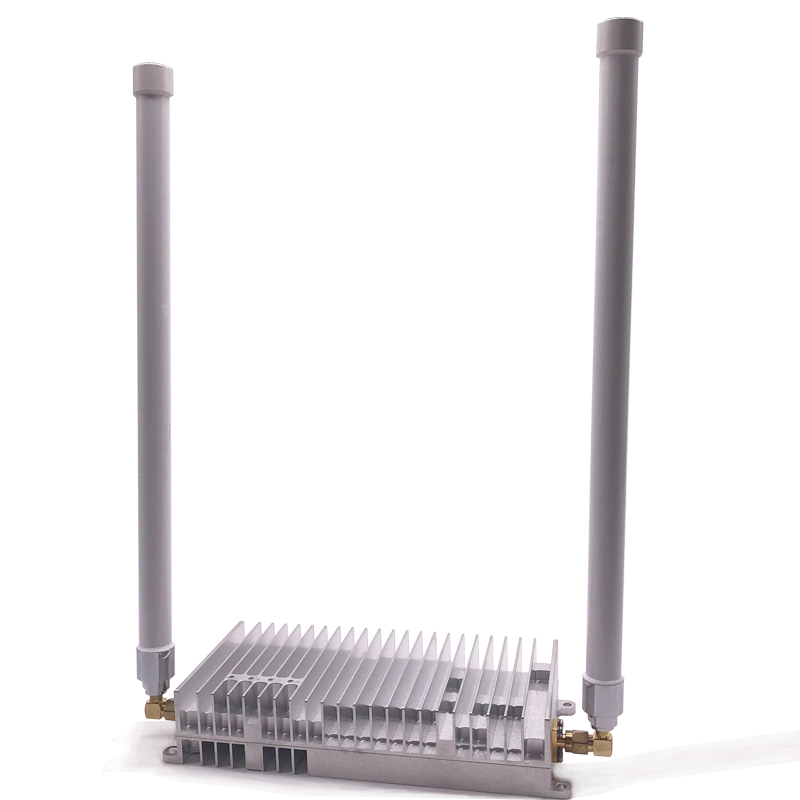

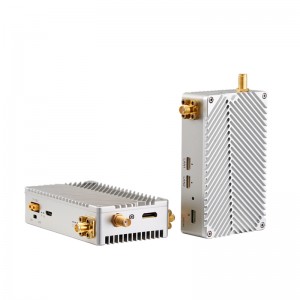

Productaanbeveling COFDM-technologie
