လုံခြုံသောအသံနှင့် ဒေတာဆက်သွယ်ရေး အထူးအသားပေးပုံအတွက် အိတ်ဆောင် Tactical VHF MANET ရေဒီယိုအခြေစိုက်စခန်း

လုံခြုံသော အသံနှင့် ဒေတာဆက်သွယ်ရေးအတွက် အိတ်ဆောင် Tactical VHF MANET ရေဒီယိုအခြေစိုက်စခန်း

မော်ဒယ်- RCS-1

RCS-1 သည် အကွာအဝေး LOS နှင့် NLOS တို့ဖြင့် လုံခြုံသော အသံနှင့် ဒေတာဆက်သွယ်မှုအတွက် အကြမ်းခံသော manet ရေဒီယိုတစ်ခုဖြစ်သည်။
ရန်လိုသောပတ်ဝန်းကျင်တွင် မစ်ရှင်အမျိုးမျိုးကိုလုပ်ဆောင်သည့်အခါ၊ RCS-1 သည် terminal ရေဒီယိုအရေအတွက်များသောအကွာအဝေးများအတွင်း လုံခြုံသောကိုယ်ကိုတိုင်ဖွဲ့စည်းခြင်းနှင့် ကိုယ်တိုင်ကုသပေးသောအသံဆက်သွယ်ရေးကွန်ရက်ကို လျင်မြန်စွာထောက်ပံ့ပေးနိုင်သည်။

ဒီဇိုင်းတစ်ခုတွင် အိတ်ဆောင် manet အခြေစိုက်စခန်း၊ လက်ကိုင်ရေဒီယို၊ မတူညီသောအင်တာနာများ၊ ဘက်ထရီများ၊ ဘက်ထရီအားသွင်းကိရိယာ၊ မိုက်ခရိုဖုန်းများ၊ ကေဘယ်ကြိုးများ အစရှိသည့် လိုအပ်သော ဆက်စပ်ပစ္စည်းများ ပါရှိသည်။
RCS-1 ၏ထူးခြားသောအင်္ဂါရပ်မှာ ကြိုးဝိုင်း V/UHF ရေဒီယိုကွန်ရက်များပေါ်တွင် ရွေ့လျားနိုင်သောဒေတာလမ်းကြောင်းပြခြင်းနှင့် MANET လုပ်ဆောင်နိုင်စွမ်းဖြစ်သည်။

Mobile Ad Hoc Network သို့မဟုတ် MANET နည်းပညာသည် အခြေစိုက်စခန်းအဖွဲ့အား ကြိုးမဲ့စနစ်ဖြင့် ချိတ်ဆက်နိုင်ပြီး၊ ရှိပြီးသား ပုံသေအခြေခံအဆောက်အအုံမပါဘဲ လိုအပ်သော ကွန်ရက်လုပ်ဆောင်နိုင်စွမ်းကို ပံ့ပိုးပေးကာ လိုအပ်ချက်အရ တည်နေရာများကို လွတ်လပ်စွာ ပြောင်းလဲနိုင်သည်။

မေးမြန်းပါ။

ထုတ်ကုန်အသေးစိတ်

အင်္ဂါရပ်များ

●“အခြေခံအဆောက်အဦမရှိ” ကွန်ရက်မှတစ်ဆင့် အသံနှင့် ဒေတာကြိုးမဲ့ဆက်သွယ်ရေးကို လုံခြုံအောင်ထားပါ။
RCS-1 သည် wireless ad hoc multi-hop ကွန်ရက်ကို အခြေခံထားသည်။ မိုဘိုင်းအခြေစိုက်စခန်းတစ်ခုစီသည် ဒေတာပက်ကေ့ဂျ်များကို တစ်ခုနှင့်တစ်ခုသို့ပေးပို့ရန် router တစ်ခုအဖြစ် လုပ်ဆောင်သည်။ စနစ်တစ်ခုလုံးသည် ဆယ်လူလာလွှမ်းခြုံမှု၊ ဖိုက်ဘာကေဘယ်လ်၊ IP ချိတ်ဆက်မှု၊ ပါဝါကြိုးစသည့် မည်သည့်ပုံသေအခြေခံအဆောက်အအုံကိုမျှ အားမကိုးပါ။ ၎င်းသည် အိုင်ပီလိပ်စာ သို့မဟုတ် ဂိတ်ဝေးများမလိုအပ်သော) လမ်းကြောင်းမဟုတ်သော လမ်းကြောင်းတစ်ခုဖြစ်ပြီး ကိုယ်တိုင်ဖွဲ့စည်းကာ ကိုယ်တိုင်ကုစားနိုင်သော အသံဆက်သွယ်ရေးကွန်ရက်များကို တည်ဆောက်ခြင်းဖြစ်ပါသည်။

● ပျက်စီးခြင်းသို့ ပြင်းထန်စွာ ခုခံခြင်း။

ကြိုးမဲ့ manet ရေဒီယို အခြေစိုက်စခန်းများကို နေရောင်ခြည်စွမ်းအင်နှင့် ပါ၀င်သည့် ဘက်ထရီများဖြင့် အသုံးပြုနိုင်မည်ဖြစ်သည်။ ၎င်းတို့သည် ဖိုက်ဘာအော်ပတီများ၊ ကြိုးတပ်လင့်ခ်များ သို့မဟုတ် ကွန်ပျူတာခန်းများ မလိုအပ်ပါ။ မြေငလျင်၊ ရေကြီးမှု၊ လေပြင်းတိုက်ခတ်မှု အစရှိသည်တို့ အပါအဝင် ကြီးမားသော သဘာဝဘေးအန္တရာယ်များကို ခံနိုင်ရည်ရှိ၍ တစ်ချိန်တည်းတွင် နေ့စဉ် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်စကများကိုလည်း များစွာ လျှော့ချပေးပါသည်။

●Self-Forming/ Self-Healings Ad-Hoc Networking

MANET သည် ကြိုးကျဉ်း VHF၊ UHF ရေဒီယိုကွန်ရက်များပေါ်တွင် လုပ်ဆောင်နိုင်စွမ်းရှိသည်။ node တစ်ခုစီသည် အချက်အလက်များကို တစ်ပြိုင်နက် ပေးပို့ခြင်း၊ လက်ခံခြင်းနှင့် ထပ်ဆင့်ပို့သည်။

●Long Range LOS/NLOS အသံနှင့် ဒေတာ ဆက်သွယ်မှု

RCS-1 ရှိ manet ရေဒီယိုအခြေစိုက်စခန်းတိုင်းသည် ကွန်ရက်တွင်ပါဝင်နိုင်သည် သို့မဟုတ် အချိန်မရွေးထွက်ခွာနိုင်သည်။ ဆက်သွယ်ရေးအကွာအဝေးပိုရှည်ရန် လိုအပ်ပါက၊ ယူနစ်အများအပြားကို သယ်ဆောင်ရလွယ်ကူသော အခြေစိုက်စခန်းသို့ လှည့်လိုက်ရုံဖြင့် ၎င်းတို့သည် ဆက်သွယ်ရေးအကွာအဝေးကို လိုအပ်ချက်အဖြစ် တိုးချဲ့ရန်အတွက် ကွန်ရက်တွင် ချက်ခြင်းပါဝင်မည်ဖြစ်သည်။

● ကြိမ်နှုန်းမြင့်မားစွာ အသုံးပြုခြင်း။

ကြိမ်နှုန်းဝန်ဆောင်မှုပေးသူ 1 ခုသည် 6ch/3ch/2ch/1ch ကို တပြိုင်နက် ပံ့ပိုးပေးသည်။ နောက်ထပ်ချန်နယ်များအတွက် Telecom Organization မှ ကြိမ်နှုန်းများစွာကို လျှောက်ထားရန် မလိုအပ်ပါ။

●အပြည့်အဝ duplex ဆက်သွယ်မှု- ပထမတုံ့ပြန်သူများ၏လက်ကို အခမဲ့ရယူပါ။

Half-duplex နှင့် full duplex ရောနှောထားသော ကွန်ရက်ချိတ်ဆက်မှု။ နှစ်ထပ်အသံဆက်သွယ်ရေးအတွက် PTT ကိုနှိပ်ပါ သို့မဟုတ် ဖောက်ထွင်းမြင်ရသော နားကြပ်မှတစ်ဆင့် တိုက်ရိုက်ပြောပါ။

● 72 နာရီ ဆက်တိုက် အလုပ်လုပ်နိုင်စေရန် ကြီးမားသော စွမ်းရည်ရှိသော ဘက်ထရီဖြင့် တည်ဆောက်ထားသည်။

မြင့်မားသောအသွားအလာနှင့် 13AH Li-ion ဘက်ထရီဖြင့် 72 နာရီထက်ပိုပြီး ဆက်တိုက်လုပ်ဆောင်မှုကို ထောက်ပံ့ပေးသည်။

● တိကျသောနေရာချထားခြင်း။

နေရာချထားမှုအတွက် Beidou နှင့် GPS တို့ကို ပံ့ပိုးပေးသည်။

အထုပ်စာရင်း

● ရန်လိုသောပတ်ဝန်းကျင်တွင် လူများက မစ်ရှင်များလုပ်ဆောင်သောအခါ၊ အထူးဖြစ်ရပ်ဖြစ်သောအခါ၊ box သည် အသံဆက်သွယ်ရေးကွန်ရက်ကို လျင်မြန်စွာတည်ဆောက်နိုင်သည်။ ဘောက်စ်တွင် မတူညီသော အင်တာနာများ၊ သယ်ဆောင်ရလွယ်ကူသော အခြေစိုက်စခန်းများ၊ လက်ကိုင်ရေဒီယိုများ၊ ဘက်ထရီများနှင့် အသင့်အနေအထားဘက်ထရီများ၊ မိုက်ခရိုဖုန်းများ၊ ဘက်ထရီအားသွင်းကိရိယာများ အပါအဝင် လိုအပ်သော ယူနစ်များအားလုံး ပါရှိပါသည်။

● အခြေခံစခန်းသည် ပေါ့ပါးပြီး အရွယ်အစားသေးငယ်သည်၊ ၎င်းသည် လိုအပ်သည့်နေရာတိုင်းတွင် ထားနိုင်ပြီး ဆက်သွယ်ရေးကွန်ရက်ကို တိုးချဲ့ရန် သို့မဟုတ် ကန်းသောနေရာကို ဖုံးအုပ်ရန် ယူနစ်များစွာကို ဖွင့်နိုင်သည်။

●RCS-1 သေတ္တာ

အတိုင်းအတာ 58*42*26cm

အလေးချိန်: 12 ကီလိုဂရမ်

● Mini Portable Base Station (Defensor-BP5)

အတိုင်းအတာ- 186X137X58mm

အလေးချိန်: 2.5 ကီလိုဂရမ်

အသေးစိတ်

ကြီးမားသော ဆက်သွယ်မှုစနစ်အတွက် အစုံလိုက်အခြေစိုက်စခန်းများ အလိုအလျောက်ပေါင်းစပ်မှု
● ဌာနဆိုင်ရာ ပူးပေါင်းဆောင်ရွက်မှုကို သိရှိရန်အတွက် တစ်ဦးချင်းခေါ်ဆိုမှု၊ အုပ်စုလိုက်ခေါ်ဆိုမှုနှင့် ခေါ်ဆိုမှုအားလုံးတို့ကို ပံ့ပိုးပေးပါသည်။

● အထူးဖြစ်ရပ်တစ်ခုဖြစ်ပွားပြီးနောက်၊ အရေးပေါ်လူများသည် IWAVE RCS-1 သေတ္တာကို မတူညီသောနေရာမှ၊ ဌာနဆိုင်ရာ သို့မဟုတ် အဖွဲ့များက တူညီသောဆိုက်သို့ရောက်ရှိလာကြသည်။
● ၎င်းတို့၏ အရေးပေါ်သေတ္တာများအားလုံးကို လျင်မြန်စွာအသုံးပြုနိုင်ပြီး လက်ဖြင့်ဖွဲ့စည်းမှုမပါဘဲ ဆက်သွယ်ရေးစနစ်တစ်ခုလုံးကို တည်ဆောက်နိုင်သည်။

သတ်မှတ်ချက်များ

Mini Portable Base Station (Defensor-BP5)
အထွေထွေ		Transmitter
အကြိမ်ရေ	136-174/350-390/400-470Mhz	RF ပါဝါ	5W-20W
ချန်နယ်ကြားကာလ	25khz (ဒစ်ဂျစ်တယ်)	ကြိမ်နှုန်းတည်ငြိမ်မှု	±1.5ppm
Modulation	4FSK/FFSK/FM	ကပ်လျက်ချန်နယ် ပါဝါ	≤-60dB (±12.5KHz)≤-70dB (±25KHz)
ဒစ်ဂျစ်တယ် Vocoder အမျိုးအစား	NVOC/AMBE	ကပ်လျက်ချန်နယ်၏ ပါဝါအချိုးအစား	≤-50dB (±12.5KHz)≤-60dB (±25KHz)
အတိုင်းအတာ	186X137X58mm	4FSK မော်ဂျူး ကြိမ်နှုန်း သွေဖည်မှု အမှား	≤10.0%
အလေးချိန်	2.5 ကီလိုဂရမ်	4FSK ဂီယာ BER	≤0.01%
ဘက်ထရီ	13အော	Spurious Emission (အင်တင်နာအပေါက်)	9khz~1GHz: -36dBm1GHz~12.75Ghz: ≤ -30dBm
ဘက်ထရီသက်တမ်း	၇၂ နာရီ	Spurious Emission (အိမ်ရှင်)	30Mhz~1GHz: ≤-36dBm1GHz~12.75GHz: ≤ -30dBm
လုပ်ဆောင်ချက် ဗို့အား	DC12V	ပတ်ဝန်းကျင်
လက်ခံသူ		လည်ပတ်အပူချိန်	-20°C ~ +55°C
ဒစ်ဂျစ်တယ် အာရုံခံနိုင်စွမ်း (5% BER)	-117dBm	သိုလှောင်မှုအပူချိန်	-40°C ~ +65°C
ကပ်လျက်ချန်နယ် ရွေးချယ်မှု	≥60dB	လည်ပတ်နေသော စိုထိုင်းဆ	30% ~ 93%
Intermodulation	≥70dB	သိုလှောင်မှု စိုထိုင်းဆ	≤ 93%
ပြင်းပြင်းထန်ထန် တုံ့ပြန် ငြင်းပယ်ခြင်း။	≥70dB	GNSS
ပိတ်ဆို့ခြင်း။	≥84dB	နေရာချထားရေး ပံ့ပိုးမှု	GPS/BDS
တွဲဖက် ရုပ်သံလိုင်းကို နှိမ်နင်းခြင်း။	≥-12dB	TTFF (ပထမအကြိမ်ပြင်ဆင်ရန်အချိန်) အအေးခန်းစတင်ပါ။	<1 မိနစ်
Spurious Emission (အိမ်ရှင်)	30Mhz~1GHz: ≤-57dBm1GHz~12.75GHz: ≤ -47dBm	TTFF(ပထမဦးစွာပြင်ဆင်ရန်အချိန်) ဟော့စတင်	<10 စက္ကန့်
Spurious Emission (အင်တင်နာ)	9kHz~1GHz: ≤-57dBm1GHz~12.75GHz: ≤ -47dBm	အလျားလိုက် တိကျမှု	<10 မီတာ

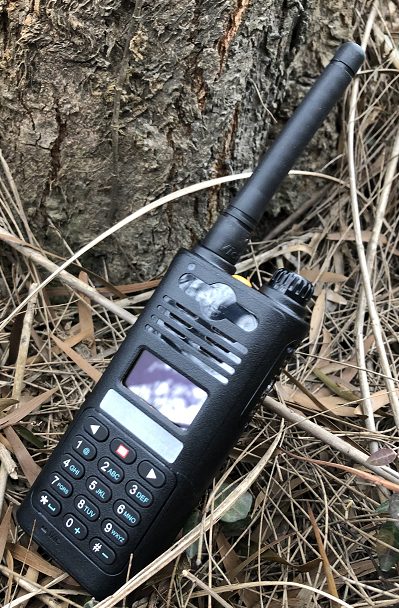

ဒစ်ဂျစ်တယ်လက်ကိုင်ရေဒီယို(Defensor-T4)
အထွေထွေ		Transmitter
အကြိမ်ရေ	136-174/350-390/400-470Mhz	RF ပါဝါ	4W/1W
ချန်နယ်ကြားကာလ	25khz (ဒစ်ဂျစ်တယ်)	ကြိမ်နှုန်းတည်ငြိမ်မှု	≤0.23X10-7
ချန်နယ်ကြားကာလ	25khz (ဒစ်ဂျစ်တယ်)	ကပ်လျက်ချန်နယ် ပါဝါ	≤-62dB (±12.5KHz)≤-79dB (±25KHz)
စွမ်းဆောင်ရည်	အများဆုံး 200ch/ဆဲလ်	ကပ်လျက်ချန်နယ်၏ ပါဝါအချိုးအစား	≤-55.8dB (±12.5KHz)≤-79.7dB (±25KHz)
Antenna Impedance ၊	50Ω	ကပ်လျက်ချန်နယ်၏ ပါဝါအချိုးအစား	≤-55.8dB (±12.5KHz)≤-79.7dB (±25KHz)
အတိုင်းအတာ (HxWxD)	130X56X31mm (အင်တာနာမပါ)	4FSK မော်ဂျူး ကြိမ်နှုန်း သွေဖည်မှု အမှား	≤1.83%
အလေးချိန်	300g	4FSK ဂီယာ BER	≤0.01%
ဘက်ထရီ	2450mAh/3250mAh	Spurious Emission (အင်တင်နာအပေါက်)	9khz~1GHz: -39dBm1GHz~12.75Ghz: ≤ -34.8dBm
ဒစ်ဂျစ်တယ် Vocoder အမျိုးအစား	NVOC	Spurious Emission (အင်တင်နာအပေါက်)	9khz~1GHz: -39dBm1GHz~12.75Ghz: ≤ -34.8dBm
ဘက်ထရီသက်တမ်း	25 နာရီ (3250mAh)	Spurious Emission (အိမ်ရှင်)	30Mhz~1GHz: ≤-40dBm1GHz~12.75GHz: ≤ -34.0dBm
လုပ်ဆောင်ချက် ဗို့အား	DC7.4V	ပတ်ဝန်းကျင်
လက်ခံသူ		လည်ပတ်အပူချိန်	-20°C ~ +55°C
ဒစ်ဂျစ်တယ် အာရုံခံနိုင်စွမ်း (5% BER)	-122dBm	သိုလှောင်မှုအပူချိန်	-40°C ~ +65°C
ကပ်လျက်ချန်နယ် ရွေးချယ်မှု	≥70dB	လည်ပတ်နေသော စိုထိုင်းဆ	30% ~ 93%
Intermodulation	≥70dB	သိုလှောင်မှု စိုထိုင်းဆ	≤ 93%
ပြင်းပြင်းထန်ထန် တုံ့ပြန် ငြင်းပယ်ခြင်း။	≥75dB	GNSS
ပိတ်ဆို့ခြင်း။	≥90dB	နေရာချထားရေး ပံ့ပိုးမှု	GPS/BDS
တွဲဖက် ရုပ်သံလိုင်းကို နှိမ်နင်းခြင်း။	≥-8dB	TTFF (ပထမအကြိမ်ပြင်ဆင်ရန်အချိန်) အအေးခန်းစတင်ပါ။	<1 မိနစ်
Spurious Emission (အိမ်ရှင်)	30Mhz~1GHz- ≤-61.0dBm 1GHz~12.75GHz- ≤ -51.0dBm	TTFF(ပထမဦးစွာပြင်ဆင်ရန်အချိန်) ဟော့စတင်	<10 စက္ကန့်
Spurious Emission (အင်တင်နာ)	9kHz~1GHz: ≤-65.3dBm1GHz~12.75GHz: ≤ -55.0dBm	အလျားလိုက် တိကျမှု	<10 မီတာ
