နိဒါန်း

ဒီဇင်ဘာလ 2021 ခုနှစ်၊IWAVEGuangdong Communication Company ၏ စွမ်းဆောင်ရည်ကို စမ်းသပ်လုပ်ဆောင်ရန် အခွင့်အာဏာရှိသည်။FDM-6680.စမ်းသပ်မှုတွင် Rf နှင့် ထုတ်လွှင့်မှုစွမ်းဆောင်ရည်၊ ဒေတာနှုန်းနှင့် latency၊ ဆက်သွယ်ရေးအကွာအဝေး၊ တားဆီးခြင်းစွမ်းရည်၊ ကွန်ရက်ချိတ်ဆက်နိုင်မှုတို့ ပါဝင်ပါသည်။အသေးစိတ်အချက်အလက်များကို အောက်ပါအတိုင်းဖော်ပြထားသည်။

1. Rf & ဂီယာစွမ်းဆောင်ရည် စမ်းသပ်ခြင်း။

မှန်ကန်သောပုံသဏ္ဍာန်နှင့်အညီ စမ်းသပ်ပတ်ဝန်းကျင်တစ်ခုကို တည်ဆောက်ပါ။စမ်းသပ်ကိရိယာမှာ Agilent E4408B ဖြစ်သည်။Node A နှင့် node B တို့သည် စမ်းသပ်ဆဲ စက်ပစ္စည်းများဖြစ်သည်။၎င်းတို့၏ RF အင်တာဖေ့စ်များကို လေဖြတ်စက်များမှတစ်ဆင့် ချိတ်ဆက်ထားပြီး ဒေတာဖတ်ရှုရန် ပါဝါခွဲခြမ်းမှတစ်ဆင့် စမ်းသပ်ကိရိယာသို့ ချိတ်ဆက်ထားသည်။၎င်းတို့တွင် node A သည် theစက်ရုပ်ဆက်သွယ်ရေး moduleနှင့် node B သည် ဂိတ်ဝေးဆက်သွယ်ရေး မော်ဂျူးဖြစ်သည်။

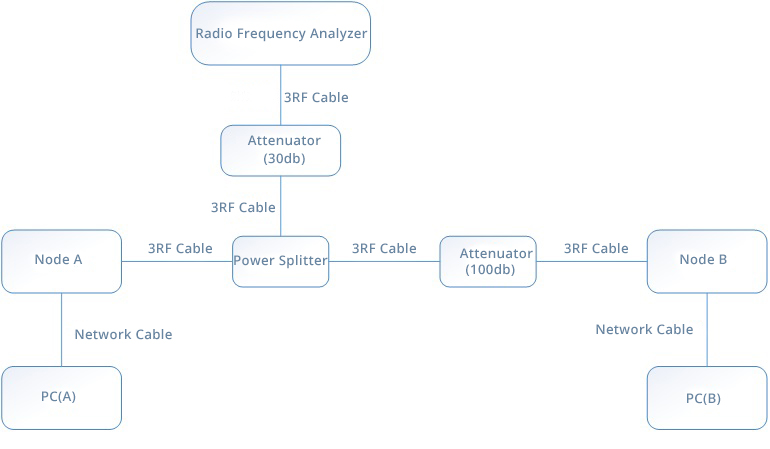

Environment Connection Diagram ကို စမ်းသပ်ပါ။

Environment Connection Diagram ကို စမ်းသပ်ပါ။

စမ်းသပ်မှုရလဒ်

Number

ထောက်လှမ်းပစ္စည်းများ

ထောက်လှမ်းခြင်းလုပ်ငန်းစဉ်

ထောက်လှမ်းမှုရလဒ်များ

1

ပါဝါညွှန်ပြခြင်း။ ပါဝါဖွင့်ပြီးနောက် အချက်ပြမီးပွင့်သည်။ ပုံမှန် ☑Unပုံမှန် □

2

Operating Band WebUi မှတဆင့် node A နှင့် B သို့ လော့ဂ်အင်ဝင်ပါ၊ ဖွဲ့စည်းမှုအင်တာဖေ့စ်ကိုထည့်ပါ၊ အလုပ်လုပ်သည့်လှိုင်းနှုန်းကို 1.4GHz (1415-1540MHz) သို့သတ်မှတ်ပြီးနောက် ကိရိယာကိုပံ့ပိုးကြောင်းအတည်ပြုရန် ပင်မလှိုင်းနှုန်းအမှတ်နှင့် သိမ်းပိုက်ထားသောကြိမ်နှုန်းကိုသိရှိရန် ရောင်စဉ်တန်းခွဲစက်ကိုအသုံးပြုပါ။ 1.4GHz ပုံမှန် ☑Unပုံမှန် □
3 Bandwidth ကို ချိန်ညှိနိုင်သည်။ WebUI မှတဆင့် node A နှင့် B သို့ လော့ဂ်အင်ဝင်ပါ၊ ဖွဲ့စည်းမှုအင်တာဖေ့စ်ကိုထည့်ပါ၊ 5MHz၊ 10MHz၊ နှင့် 20MHz အသီးသီးသတ်မှတ်ပါ (node ​​A နှင့် node B သည် ဆက်တင်များကို တသမတ်တည်းရှိနေစေသည်) နှင့် ထုတ်လွှင့်မှုဘန်းဝဒ်သည် spectrum ခွဲခြမ်းစိတ်ဖြာမှုဖြင့်ဖွဲ့စည်းပုံနှင့်ကိုက်ညီမှုရှိမရှိ စောင့်ကြည့်ပါ။ . ပုံမှန် ☑Unပုံမှန် □
4 ချိန်ညှိနိုင်သော ပါဝါ WebUI မှတဆင့် node A နှင့် B သို့ဝင်ရောက်ပြီး configuration interface ကိုထည့်ပါ၊ အထွက်ပါဝါကိုသတ်မှတ်နိုင်သည် (တန်ဖိုး 3 ခု အသီးသီးသတ်မှတ်ထားသည်) နှင့် transmission bandwidth သည် spectrum analyzer မှတဆင့် configuration နှင့်ကိုက်ညီမှုရှိမရှိ စောင့်ကြည့်ပါ။ ပုံမှန် ☑Unnormal □

5

လျှို့ဝှက်ကုဒ်ထုတ်ခြင်း WebUI မှတဆင့် node A နှင့် B သို့ လော့ဂ်အင်ဝင်ပါ၊ ဖွဲ့စည်းမှုဆိုင်ရာ အင်တာဖေ့စ်ကိုထည့်ပါ၊ ကုဒ်ဝှက်နည်းကို AES128 သို့သတ်မှတ်ပြီး သော့ကိုသတ်မှတ်ပါ (nodes A နှင့် B ၏ဆက်တင်များသည် တသမတ်တည်းရှိနေသည်) နှင့် ဒေတာပေးပို့ခြင်းမှာ ပုံမှန်ဖြစ်ကြောင်း အတည်ပြုပါသည်။ ပုံမှန် ☑Unပုံမှန် □

6

စက်ရုပ်အဆုံး ပါဝါစားသုံးမှု ပါဝါခွဲခြမ်းစိတ်ဖြာစက်မှတဆင့် စက်ရုပ်ဘက်ခြမ်းရှိ ပျမ်းမျှ ပါဝါသုံးစွဲမှုအား ပုံမှန်ဂီယာမုဒ်တွင် မှတ်တမ်းတင်ပါ။ ပျမ်းမျှ ပါဝါသုံးစွဲမှု- < 15w

2. Data Rate နှင့် Delay Test

ကြိုးမဲ့ဒေတာထုတ်လွှင့်မှုနှုန်း

စမ်းသပ်နည်း- Nodes A နှင့် B (node ​​A သည် လက်ကိုင်ဂိတ်တစ်ခုဖြစ်ပြီး node B သည် ကြိုးမဲ့ထုတ်လွှင့်မှုတံခါးပေါက်တစ်ခုဖြစ်သည်) သည် ပတ်ဝန်းကျင်တွင် အနှောင့်အယှက်လှိုင်းနှုန်းလှိုင်းများကို ရှောင်ရှားရန် 1.4GHz နှင့် 1.5GHz အသီးသီးရှိ သင့်လျော်သော centre frequencies ကိုရွေးချယ်ပြီး max 20MHz bandwidth ကို စီစဉ်သတ်မှတ်ပါ။Nodes A နှင့် B သည် network ports များမှတဆင့် PC(A) နှင့် PC(B) သို့ ချိတ်ဆက်ထားသည်။PC(A) ၏ IP လိပ်စာသည် 192.168.1.1 ဖြစ်သည်။PC(B) ၏ IP လိပ်စာသည် 192.168.1.2 ဖြစ်သည်။PC နှစ်ခုလုံးတွင် iperf အမြန်နှုန်းစမ်းသပ်ခြင်းဆော့ဖ်ဝဲကို ထည့်သွင်းပြီး အောက်ပါစမ်းသပ်အဆင့်များကို လုပ်ဆောင်ပါ။
● PC (A) တွင် iperf-s အမိန့်ကို လုပ်ဆောင်ပါ
●PC (B) တွင် iperf -c 192.168.1.1 -P 2 အမိန့်ကို လုပ်ဆောင်ပါ
●အထက်ပါစမ်းသပ်မှုနည်းလမ်းအရ စမ်းသပ်မှုရလဒ်များကို အကြိမ် 20 မှတ်တမ်းတင်ပြီး ပျမ်းမျှတန်ဖိုးကို တွက်ချက်ပါ။

စမ်းRရလဒ်များ
နံပါတ် စမ်းသပ်မှုအခြေအနေများကို ကြိုတင်သတ်မှတ်ပါ။ စမ်းသပ်မှုရလဒ်များ(Mbps) နံပါတ် စမ်းသပ်မှုအခြေအနေများကို ကြိုတင်သတ်မှတ်ပါ။ စမ်းသပ်မှုရလဒ်များ (Mbps)
1 1450MHz@20MHz ၈၈.၉၂ 11 1510MHz@20MHz ၈၈.၉၂
2 1450MHz@20MHz 90.11 12 1510MHz@20MHz ၈၇.၉၃
3 1450MHz@20MHz 88.80 13 1510MHz@20MHz ၈၆.၈၉
4 1450MHz@20MHz ၈၉.၈၈ 14 1510MHz@20MHz ၈၈၊၃၂
5 1450MHz@20MHz ၈၈.၇၆ 15 1510MHz@20MHz ၈၆.၅၃
6 1450MHz@20MHz 88.19 16 1510MHz@20MHz ၈၇.၂၅
7 1450MHz@20MHz 90.10 17 1510MHz@20MHz ၈၉.၅၈
8 1450MHz@20MHz ၈၉.၉၉ 18 1510MHz@20MHz ၇၈.၂၃
9 1450MHz@20MHz 88.19 19 1510MHz@20MHz ၇၆.၈၆
10 1450MHz@20MHz ၈၉.၅၈ 20 1510MHz@20MHz ၈၆.၄၂
ပျမ်းမျှကြိုးမဲ့ ထုတ်လွှင့်မှုနှုန်း- 88.47 Mbps

3. Latency စမ်းသပ်ခြင်း။

စမ်းသပ်နည်း- node A နှင့် B တွင် (node ​​A သည် လက်ကိုင် terminal ဖြစ်ပြီး node B သည် ကြိုးမဲ့ ဂီယာဝင်ပေါက်တစ်ခုဖြစ်သည်)၊ ပတ်ဝန်းကျင်ကြိုးမဲ့ဝင်ရောက်စွက်ဖက်သောလှိုင်းများကိုရှောင်ရှားရန် 1.4GHz နှင့် 1.5GHz အသီးသီးရှိ သင့်လျော်သော centre frequencies ကိုရွေးချယ်ပြီး 20MHz bandwidth ကိုသတ်မှတ်ပါ။Nodes A နှင့် B သည် network port များမှတဆင့် PC(A) နှင့် PC(B) သို့ ချိတ်ဆက်ထားသည်။PC(A) ၏ IP လိပ်စာမှာ 192.168.1.1 ဖြစ်ပြီး PC(B) ၏ IP လိပ်စာမှာ 192.168.1.2 ဖြစ်သည်။အောက်ပါ စမ်းသပ်မှု အဆင့်များကို လုပ်ဆောင်ပါ ။
● A မှ B မှ ကြိုးမဲ့ထုတ်လွှင့်မှုနှောင့်နှေးမှုကို စမ်းသပ်ရန် ● 192.168.1.2 -I 60000 PC (A) တွင် ping command ကိုဖွင့်ပါ။
● B မှ A မှ ကြိုးမဲ့ထုတ်လွှင့်မှုနှောင့်နှေးမှုကို စမ်းသပ်ရန် 192.168.1.1 -I 60000 PC (B) တွင် ping command ကိုဖွင့်ပါ။
●အထက်ပါစမ်းသပ်မှုနည်းလမ်းအရ စမ်းသပ်မှုရလဒ်များကို အကြိမ် 20 မှတ်တမ်းတင်ပြီး ပျမ်းမျှတန်ဖိုးကို တွက်ချက်ပါ။

latency test diagram
စမ်းသပ်မှုရလဒ်
နံပါတ် စမ်းသပ်မှုအခြေအနေများကို ကြိုတင်သတ်မှတ်ပါ။ PC(A)B Latency (ms) သို့ PC(B)Latency (ms) သို့ နံပါတ် စမ်းသပ်မှုအခြေအနေများကို ကြိုတင်သတ်မှတ်ပါ။ PC(A)B Latency (ms) သို့ PC(B)Latency (ms) သို့
1 1450MHz@20MHz 30 29 11 1510MHz@20MHz 28 26
2 1450MHz@20MHz 31 33 12 1510MHz@20MHz 33 42
3 1450MHz@20MHz 31 27 13 1510MHz@20MHz 30 36
4 1450MHz@20MHz 38 31 14 1510MHz@20MHz 28 38
5 1450MHz@20MHz 28 30 15 1510MHz@20MHz 35 33
6 1450MHz@20MHz 28 26 16 1510MHz@20MHz 60 48
7 1450MHz@20MHz 38 31 17 1510MHz@20MHz 46 51
8 1450MHz@20MHz 33 35 18 1510MHz@20MHz 29 36
9 1450MHz@20MHz 29 28 19 1510MHz@20MHz 29 43
10 1450MHz@20MHz 32 36 20 1510MHz@20MHz 41 50
ပျမ်းမျှကြိုးမဲ့ထုတ်လွှင့်မှုနှောင့်နှေးမှု- 34.65 ms

4. Anti-jamming စမ်းသပ်မှု

အထက်ဖော်ပြပါပုံအတိုင်း စမ်းသပ်မှုပတ်ဝန်းကျင်ကို သတ်မှတ်ပါ ၊ Node A သည် ကြိုးမဲ့ ထုတ်လွှင့်မှုတံခါးပေါက်ဖြစ်ပြီး B သည် စက်ရုပ်ကြိုးမဲ့ ထုတ်လွှင့်မှု နံပါတ်ဖြစ်သည်။nodes A နှင့် B မှ 5MHz bandwidth ကို စီစဉ်သတ်မှတ်ပါ။
A နှင့် B ပြီးနောက် ပုံမှန်လင့်ခ်တစ်ခုကို တည်ဆောက်ပါ။WEB UI DPRP ညွှန်ကြားချက်မှတစ်ဆင့် လက်ရှိလုပ်ဆောင်နေသော ကြိမ်နှုန်းကို စစ်ဆေးပါ။ဤအကြိမ်ရေအမှတ်တွင် 1MHz bandwidth အနှောင့်အယှက်အချက်ပြမှုတစ်ခုထုတ်ပေးရန် အချက်ပြမီးစက်ကို အသုံးပြုပါ။အချက်ပြအားကို တဖြည်းဖြည်း တိုးမြှင့်ပြီး အချိန်နှင့်တပြေးညီ အလုပ်လုပ်သော ကြိမ်နှုန်းပြောင်းလဲမှုများကို မေးမြန်းပါ။

Anti- jamming စမ်းသပ်မှု
တစ်ဆက်တည်း နံပါတ် ထောက်လှမ်းပစ္စည်းများ ထောက်လှမ်းခြင်းလုပ်ငန်းစဉ် ထောက်လှမ်းမှုရလဒ်များ
1 Anti-jamming စွမ်းရည် အချက်ပြမီးစက်မှတစ်ဆင့် ပြင်းထန်သောဝင်ရောက်စွက်ဖက်မှုကို အတုယူသောအခါ၊ node A နှင့် B သည် ကြိမ်နှုန်းခုန်ပျံခြင်းယန္တရားကို အလိုအလျောက်လုပ်ဆောင်မည်ဖြစ်သည်။WEB UI DPRP အမိန့်ဖြင့်၊ အလုပ်လုပ်သည့် ကြိမ်နှုန်းအမှတ်သည် 1465MHz မှ 1480MHz သို့ အလိုအလျောက် ပြောင်းသွားကြောင်း စစ်ဆေးနိုင်သည်။ ပုံမှန် ☑Unnormal □
