22 km drono Ethernet TCP/UDP ir dvikrypčio duomenų perdavimo radijo imtuvai. Iliustracija.

22 km dronų Ethernet TCP/UDP ir dvikryptis duomenų perdavimo radijo imtuvas

Modelis: FIP-2420

FIP-2420 yra 2,4 GHz dažnio taško-taško dronų skaitmeninis Ethernet duomenų perdavimo radijo ryšys, pagrįstas TDD-COFDM belaidžio ryšio technologija. Jis palaiko 2,4 GHz (2,402–2,478 GHz) dažnį ir tinka dideliems atstumams, didelio kodo srautui ir belaidžiam perdavimui. Perdavimo greitis siekia iki 3/6 Mbps, o didžiausias perdavimo atstumas – 22 km nuo oro iki žemės. Šis modelis pasižymi lengvu svoriu, mažu dydžiu, mažomis energijos sąnaudomis, dideliu stabilumu ir priėmimo jautrumu. Jis palaiko dvipusį TCPIP/UDP Ethernet duomenų perdavimą ir dvipusį nuoseklųjį duomenų perdavimą.

Teirautis

Produkto informacija

Savybės

●Integruota integracija

Siūlo valdymą, telemetriją ir naudingosios apkrovos įvedimą, vaizdo perdavimą 1 RF kanalu

●Optimizuotas tolimojo nuotolio vaizdo perdavimui

20–22 km „Full 1080P HD“ realaus laiko vaizdo įrašas su integruotu dvikrypčiu duomenų ryšiu

●Kompaktiškas ir lengvas

Miniatiūrinis dydis ir svoris idealiai tinka intensyvaus naudojimo reikmėms.

●Kompaktiškas ir lengvas

Miniatiūrinis dydis ir svoris idealiai tinka intensyvaus naudojimo reikmėms.

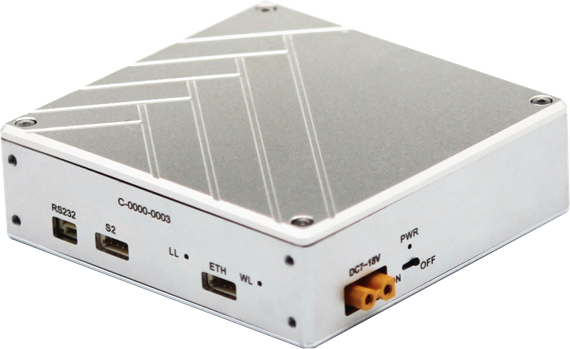

20 km 2,4 G IP vaizdo įrašas ir TTL duomenys – FIP-2420

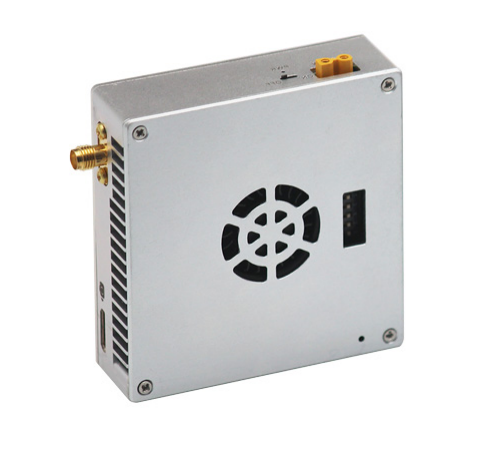

20 km 2,4 G IP vaizdo įrašas ir TTL duomenys – FIP-2420-2

●Perdavimo dažnių pralaidumas

4/8 MHz reguliuojamas

●Suderinamas su įvairiais skrydžių valdikliais ir misijų programine įranga

Dvigubi nuoseklieji prievadai dvikrypčiam duomenų perdavimui.

Palaiko TCP/UDP/TTL/RS232/MAVLINK telemetriją

●Geras atsparumas smūgiams

Laidus anodavimas ir CNC technologijos dvigubas aliuminio lydinio korpusas. Du ventiliatoriai aušinimui.

Koduotas ortogonalus dažnio dalijimo multipleksavimas (COFDM)
Efektyviai pašalinkite daugiakanalius trukdžius, išspręskite efektyvumo problemą ir pagerinkite perdavimo patikimumą.

Mažas delsos laikas nuo pradžios iki pabaigos
● Vėlavimas nuo siųstuvo iki imtuvo mažesnis nei 33 ms.
● CABAC entropijos kodavimas ir didelis suspaudimo laipsnis, užtikrinantys aukštą vaizdo kokybę esant mažam bitų srautui
● Kiekvienas kadras yra užkoduojamas tokiu pačiu dydžiu, kad būtų išvengta papildomo delsos belaidžiame kanale dėl didelio I kadro.
● Itin greitas dekodavimas, skirtas rodyti variklį.

Tolimojo nuotolio ryšys
Pažangi moduliacija, FEC algoritmas, didelio našumo PA ir itin jautrus imtuvo RF modulis, užtikrinantis stabilų ir didelio nuotolio belaidį ryšį tarp oro įrenginio ir antžeminės valdymo stoties.

-40 ℃ ~ + 85 ℃ darbinė temperatūra
Visi lustai ir elektroniniai komponentai yra specialiai sukurti, kad būtų atsparūs pramoninei temperatūrai -40 ℃ ~ 85 ℃

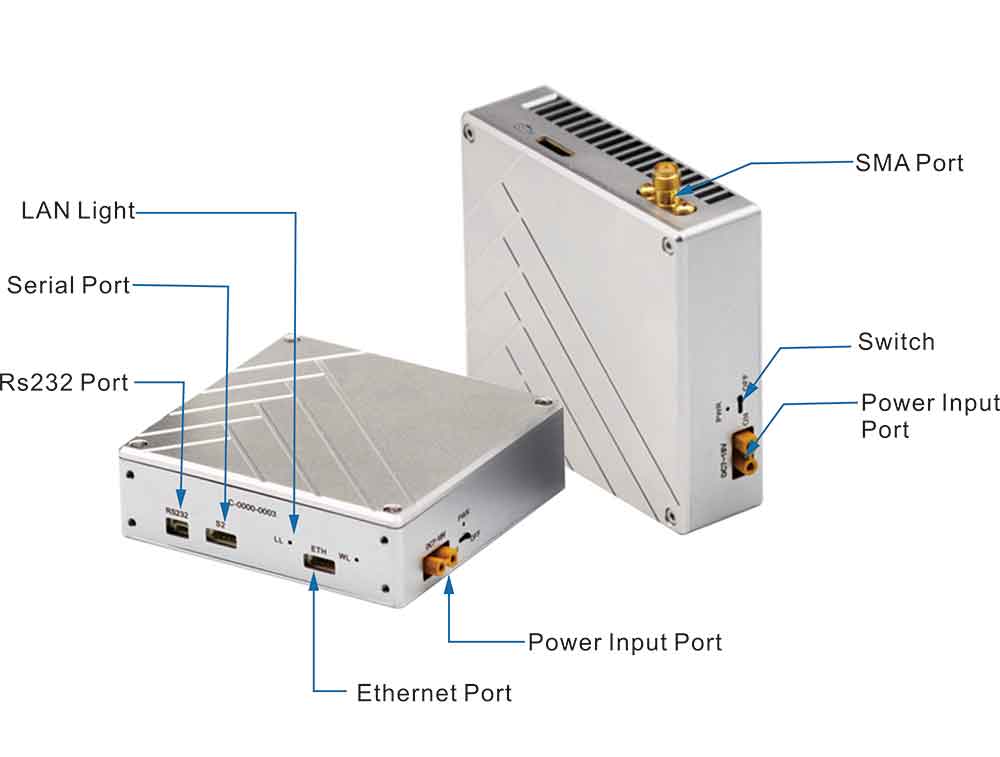

Įvairūs uostai

FIP-2420 turi RJ45 ir TTL dvikryptį nuoseklųjį prievadą ir RS232 prievadą. Šis modelis gali belaidžiu būdu perduoti nuosekliuosius duomenis ir Ethernet duomenis pagal TCP/IP/UDP. SMA prievado sąsaja gali būti tiesiogiai prijungta prie antenų arba tiekimo kabelio.

20 km 2.4G IP vaizdo ir TTL duomenų-FIP-2420 sąsaja -3

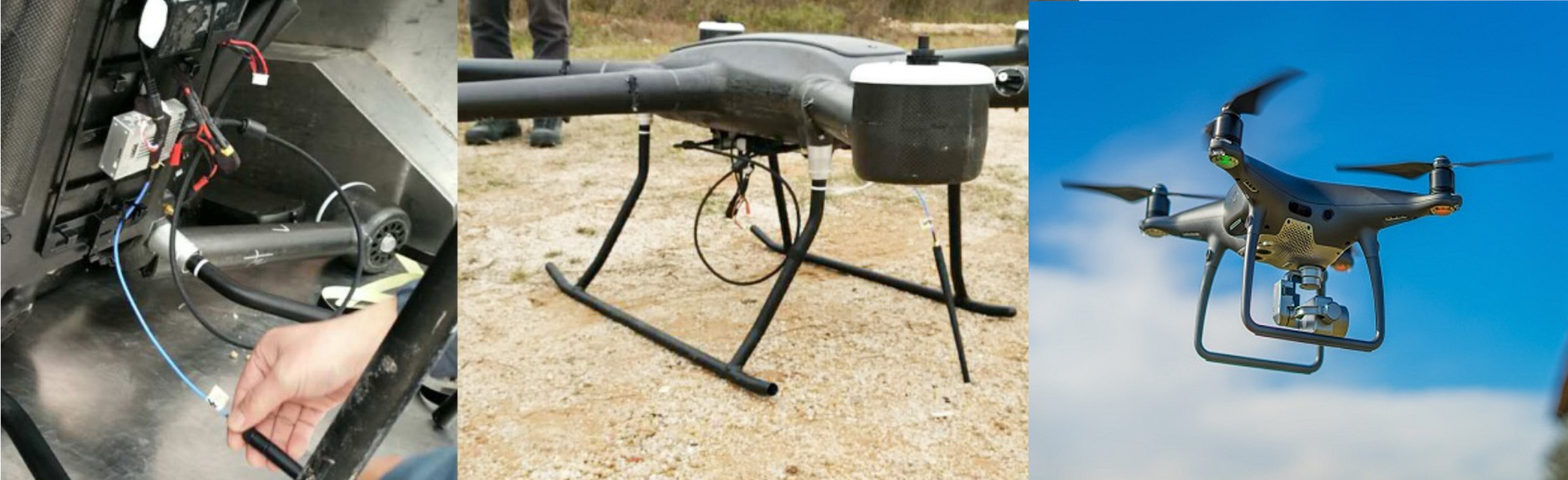

Paraiška

FIP2420 yra dvikryptis dronų vaizdo siųstuvas su Ethernet ryšiu, užtikrinantis patikimą vaizdo perdavimą dideliais atstumais.

Tai idealus sprendimas dronams ir nepilotuojamiems orlaiviams (UAV), nepilotuojamiems antžeminiams transporto priemonėms (UGV), didelio nuotolio belaidžiam vaizdo ir telemetrijos ryšiui, kritinėms ir saugioms reikmėms.

Specifikacija

Dažnis	2,4 GHz (2,402–2,482 GHz) 2,3 GHz (2304–2390 MHz)
RF perdavimo galia	33 dBm (nuo oro iki žemės 18–22 km)
Dažnių juostos plotis	4/8MHz
Antena	1T1R
Koreguoti bitų spartą	Programinės įrangos reguliavimas
Šifravimas	AES128
Perdavimo režimas	taškas į tašką
Paleidimo laikas	25 s
Ryšio atstatymo laikas	<1 s
Klaidų aptikimas	LDPC FEC
Serijiniai duomenys	TTL: 0–3,3 V
	RS232: ±13 V
Ethernet	Palaiko TCP/IP/UDP
Perdavimo greitis	3/6 Mbps
Jautrumas	-100dbm @ 4Mhz
	-95dbm @ 8Mhz
Antena	1T1R (daugiafunkcinė antena)
Galia	DC7-18V (rekomenduojama DC12V)
Energijos suvartojimas	Siuntimas: 16 vatų
	Imtuvas: 5 vatai
Temperatūra	Darbinė temperatūra: -40 - +85 °C
	Laikymo temperatūra: -55 - +85 °C
Sąsaja	Maitinimo įvesties sąsaja × 1
	Antenos sąsaja × 1
	TTL dvikryptis prievadas × 2
	RS232 sąsaja x 1 (TTL ir RS232 negalima naudoti vienu metu)
	Ethernet prievadas x1
Indikatorius	Maitinimo indikatoriaus lemputė
	Ryšio būsenos indikatorius (4, 5, 6)
	Signalo stiprumo indikatorius (1, 2, 3)
Metalinio korpuso dizainas	CNC technologija
	Dvigubas aliuminio lydinio korpusas
	Laidus anodavimo laivas
Dydis	Siuntimo matmenys: 76,4 × 72,9 × 22,5 mm
Svoris	Svoris: 120 g
	Receptas: 120 g
