背景
IWAVE は、LTE 技術に基づいた統合システムを自社開発しました。これは、海上カバレッジと高い実用性において明らかな利点を持っています。

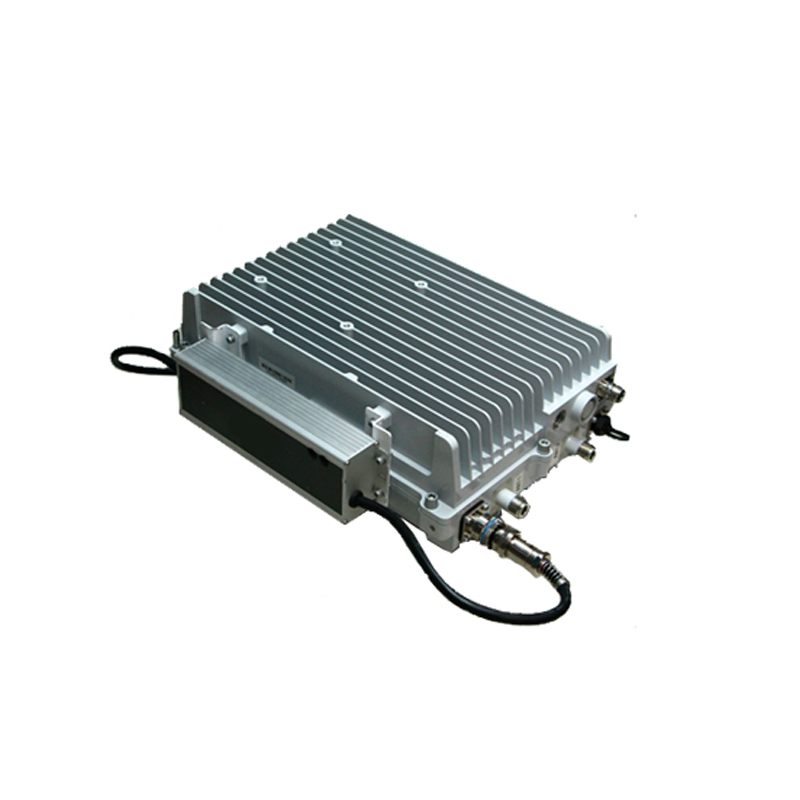

TD-LTE 屋外統合システムには、超長距離カバレッジ技術、高出力 RRU 技術、パワーブースト技術、ネットワークカバレッジを強化するナロービームブロードキャスト、高利得 CPE、低周波通信技術などの利点があり、効果的に改善されています。軍民統合周波数帯域のカバー範囲。力。高集積化とメンテナンスフリーの特徴を持ち、複雑で過酷な環境に適し、安定した信頼性の高い伝送を実現します。
製品の技術的特徴
超ロングカバーテクノロジー
特別なタイムスロット構成により、カバー距離は 90km に達し、近海、中海、遠海の通信ニーズに対応します。一般的に使用される特殊サブフレーム構成 7 (10:2:2) は 15km をサポートでき、一般的に使用される特殊サブフレーム構成 5 (3:9:2) は 90km をサポートできます。極端な構成 (帯域幅の一部の損失)、構成 0 では、119km に達する可能性があります。
ナロービームブロードキャストにより、ネットワークのカバレージが強化されます。
このテクノロジーは、チャネル、PDSCH TM2/TM3、CRS などを制御でき、ダウンサイド CRS カバレッジが制限されているシナリオに適しています。超長距離路線のカバレッジや小規模な島嶼のカバレッジの場合、対象となるカバレッジエリアが狭いため、使用を検討できます。CRS カバレッジを約 50% にアップグレードできます。
高利得CPE
CPEローノイズアンプ機能によりLTE受信ゲインを向上。8dbの全方向性アンテナを搭載し、ほぼ20dbiの利得を得ながら、10〜20dbの貫通ダメージを排除し、受信効果をさらに向上させ、カバー距離を150%〜200%増加できます。この装置はIP67の防水性能を備えており、設置後のメンテナンスは不要です。
低周波伝播技術
600MHzの周波数帯は「デジタル配当」と呼ばれ、信号伝送損失が少なく、カバー範囲が広く、浸透力が高く、ネットワークコストが低いなどの利点があるため、移動体通信発展の黄金周波数帯とみなされています。
低周波は伝播の利点が大きく、伝送損失が低く、放射能力が強いです。複数の基地局を展開すると、カバレッジの利点は明らかです。たとえば、密集した都市部では、1.4GHz/1.8GHz に必要な導入局の数は 600MHz の 3 ~ 4 倍であり、郊外や島などの空き環境では、導入局の数の 2 ~ 3 倍になります。 600M周波数帯域。
高集積、メンテナンスフリー
機器はマシンルームの展開なしで高度に統合されており、システムは RRU、BBU、EPC などの主要な LTE ネットワーク要素を統合しており、展開が便利で、機器の防水グレード IPv6 は基本的にゼロです。
コンピュータ室を配備する必要がなく、機器は高度に統合されています。このシステムは、RRU、BBU、EPC、およびその他の主要な LTE ネットワーク要素を 1 つに統合しており、導入に便利です。機器は防水レベルIPV6で、基本的にメンテナンスは不要です。
このテストのネットワーク トポロジ マップ
テストの簡単な説明
1、TD-LTE屋外統合システムは島の近くの鉄塔や高層ビルに構築され、公衆網無線を利用します。
パブリック ネットワーク ルーターは、TD-LTE 屋外統合システム アクセサリであり、複数のオペレータ基地局からの設置、給電、受信が可能で、リターンの安定性を確保します。
2、TD-LTE屋外統合システムは高度な統合性を備えており、コアネットワーク、BBU、RRUを統合して、高出力の広域カバレッジの強度を確保しながら、機器の動作安定性を向上させます。統合システムは IP67 防水をサポートし、複雑な環境や悪天候にも適応します。
3、TD-LTE 屋外統合システムと CPE は、軍民融合周波数帯域 (566 ~ 606 周波数ポイント) でカバーされています。低周波空間経路損失が小さく、強い回折能力による伝送により帯域幅を確保し、到達距離を延長します。
4、CPE 産業グレード IP67 は防水性があり、複雑な屋外環境に適応し、産業グレードの品質により帯域幅と安定性が向上します。気象観測機器との統合配備と電源供給。
海洋カバーテストの結果。
この装置は上海の滴水湖の高層ビルに設置され、陽山港と杭州湾の試験をそれぞれ行っている。当時の基地局は三脚ポール(海抜33m)で設置されており、最大テスト距離は54kmです。
CPE 信号強度 - 74、携帯電話 (200mw) 通常のアクセス、通常のビジネス、クリアでスムーズなビデオ。その時点でのプロジェクト要件は満たされており、さらなるテストは行われていません。陽山島と独水湖の海域を継続的にカバーできます。
