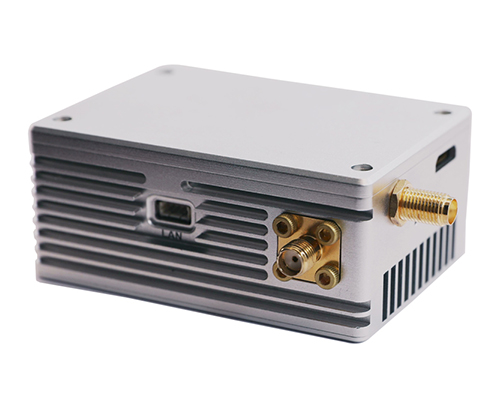

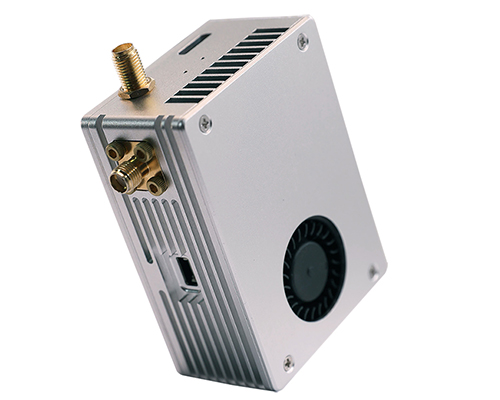

50 km pika ulatusega 1,4 GHz/900 MHz tööstusliku HDMI ja SDI COFDM video transiiveri link drooni esiletõstetud pildi jaoks

50 km pikamaa 1,4 GHz/900 MHz tööstusliku HDMI ja SDI COFDM video transiiveri link drooni jaoks

Mudel: FIM-2450

FIM-2450 pikamaa drooni COFDM-videotransiiver kasutab TDD-COFDM-tehnoloogiat, et jõuda 50 km pikkuse vahemaa õhk-maa edastuseni. Sellel on täielik 1080P juhtmevaba HD-video ja MAVLINK-andmed teie fikseeritud tiivaga drooni / vtol / mitme rootori / UAV jaoks.

FIM-2450 pakub 1.4G/900MHZ RF juhtmevaba videoedastust 40ms video latentsusega 50km. HD-SDI, HDMI ja Etherneti sisendid ja väljundid on standardsed nii saatja kui ka vastuvõtja jaoks, mis võimaldavad teie droonil kasutada erinevat tüüpi kaamerat.

Nii õhu- kui ka maapealse seadme kaal on vaid 160 grammi (5,6 untsi) ja sobivad ideaalselt kiiresti liikuvate kaamerate jaoks.

Küsi järele

Toote üksikasjad

Omadused

●Edastamise RF võimsus: 2W
●Tugev pikamaa side: 50km
● Kompaktne ja kerge: optimaalne UAV ja muude mehitamata platvormide jaoks
●Töötemperatuur: -40 - +85°C
●Toetage AES-krüptimist
●Videosisend: SDI+HDMI+Ethernet
● Ühildub paljude lennujuhtide, missioonitarkvara ja kasulike koormustega.
●Edastuskiirus: 3-5Mbps
●Tundlikkus: -100dbm/4Mhz, -95dbm/8Mhz
●Dupleksandmed: SBUS/PPM/TTL/RS232/MAVLINK tugi
● Traadita ühendusraadius: 30 km
●Sageduse ribalaius: 4MHz/8MHz reguleeritav

Video sisend ja väljund
Toetage HD-SDI-, HDMI- ja IP-sisendit ja -väljundit nii õhu- kui ka maapealse seadme jaoks, mis võimaldavad teil kasutada erinevat tüüpi kaameraid.

Plug & Fly
FIM-2450 drooni videosaatja on loodud seadistama ja karbist välja võtma ilma keeruliste konfigureerimisprotseduurideta.

50 kmPikamaaSuhtlemine
Uus algoritm võimaldab pikema vahemaa sidet 50 km õhu ja maa vahel.

Full HD eraldusvõime

Võrreldes SD-eraldusvõimet edastavate analoogsüsteemidega pakub digitaalne FIM-2450 1080p60 HD-video voogesitust.

Lühike latentsusaeg
Alla 40 ms latentsusajaga FIM-2450 droonivideolink võimaldab teil toimuvat otseülekandes näha ja juhtida. Lisaks aitab see drooniga lennata, kaamerat sihtida või gimbali juhtida.

Premium krüpteerimine
AES-128 krüptimine blokeerib volitamata juurdepääsu teie traadita videokanalile.

Mitme sageduse valik

Universaalne droonisaatja FIM-2450 toetab 900 MHz / 1,4 GHz mitme sagedusega valikut, et saaksite vastata erinevatele RF-keskkondadele.

Rakendus

Õiguskaitseorganid on kasutusele võtnud droonivideo allalingisüsteemi FIM-2450, et lisada maapealsete missioonide läbiviimiseks täiendav turva- ja turvakiht. Droonivideolink võimaldab teil näha otseülekandes toimuvat selgelt, mis mängib olulist rolli hädaolukordades, nagu naftatorustiku kontroll, kõrgepinge kontroll, metsatulekahjude seire jne. See on oluline tööriist maapealsete inimeste olukorrateadlikkuse parandamiseks. .

Spetsifikatsioon

	900 MHz	902-928 MHz
Sagedus	1,4 GHz	1430-1444 MHz


Ribalaius	4/8MHz
RF võimsus	2W
Edastusulatus	50 km
Edastuskiirus	1,5/3/6Mbps (video koodivoog ja jadaandmed) Parim videovoog: 2,5 Mbps
Baudi kiirus	115200 (tarkvaraga reguleeritav)
Rx tundlikkus	-102dBm@4Mhz/-97@8Mhz
Juhtmeta tõrketaluvuse algoritm	Juhtmevaba põhiriba FEC edasisuunas veaparandus/videokoodeki supervigaparandus
Video latentsus	Kodeerimise + edastamise + dekodeerimise latentsus 720P60 <40 ms 1080P30 <60ms
Lingi taastamise aeg	<1 s
Modulatsioon	Üleslingi QPSK/Allalingi QPSK
Video tihendamise vorming	H.264
Video värviruum	4:2:0 (valik 4:2:2)
Krüpteerimine	AES128
Algusaeg	25s
Võimsus	DC-12 V (10–18 V)
Liides	Tx ja Rx liidesed on samad 1. Video sisend/väljund: Mini HDMI × 1, SMAX1 (SDI, Ethernet) 2. Sisendvõimsus × 1 3. Antenni liides: 4. SMA × 2 5. Jada × 2: (±13 V (RS232)) 6. LAN: 100 Mbps x 1
Näitajad	1. Võimsus 2. Tx ja Rx töönäidik 3. Etherneti töönäidik
Energiatarve	Tx: 17W (maksimaalne) Rx: 6W
Temperatuur	Töötemperatuur: -40 ~+ 85℃Säilitamine: -55 ~+100 ℃
Mõõtmed	Tx/Rx: 73,8 x 54 x 31 mm
Kaal	Tx/Rx: 160g
Metallist korpuse disain	CNC tehnoloogia
	Kahekordne alumiiniumsulamist kest
	Juhtiv anodeerimine
