جهاز إرسال فيديو بدون طيار بمدى 10 كم لكاميرا HDMI والقياس عن بعد

الموديل: FIM-2410

FIM-2410 هو جهاز إرسال فيديو بدون طيار بمدى 10 كم لفيديو عالي الدقة في الوقت الفعلي ورابط بيانات القياس عن بعد مع نطاق 2.4 جيجاهرتز.

نظرًا لأن العديد من الإشارات اللاسلكية تبث عبر نطاقات 2.4 جيجاهرتز، لتجنب التداخل، يستخدم FIM-2410 تقنية TDD-COFDM والحساسية العالية لضمان الارتباط اللاسلكي المستقر في البيئات الحضرية والمزدحمة.

رابط بيانات ثنائي الاتجاه مدمج وخفيف الوزن (93 جرامًا) مصمم خصيصًا لتمكين العمليات المستقلة للطائرات بدون طيار التجارية والصناعية.

يتميز بآلية تشفير متقدمة خاصة به AES128 لمنع الوصول غير المصرح به إلى موجز الفيديو اللاسلكي الخاص بك، كما أنه متوافق مع مجموعة واسعة من أجهزة التحكم في الطيران وبرامج المهمة والحمولات.

استعلام

تفاصيل المنتج

سمات

● خوارزمية خاصة تمكن 12 كم بجودة صورة 1080 بكسل أفضل

● يتصل بالشاشات الذكية عبر HDMI لمراقبة الفيديو المباشر

● تأخير قصير من البداية إلى النهاية 15 مللي ثانية - 30 مللي ثانية

● يدعم نطاقات 2.3 جيجاهرتز و2.4 جيجاهرتز و2.5 جيجاهرتز غير المرخصة

● جهاز استقبال فيديو عالي الدقة والقياس عن بعد

● يدعم Pixhawk2/cube/V2.4.8/4 وApm 2.8

● دعم البرامج الأرضية: مخطط المهمة وQGround

● اتصالات الطائرات بدون طيار + معالجة الفيديو والتحليلات

● رابط بيانات ثنائي الاتجاه مدمج للطائرات بدون طيار والطائرات بدون طيار ذاتية التشغيل

● دعم واجهة إيثرنت TCPIP/UDP

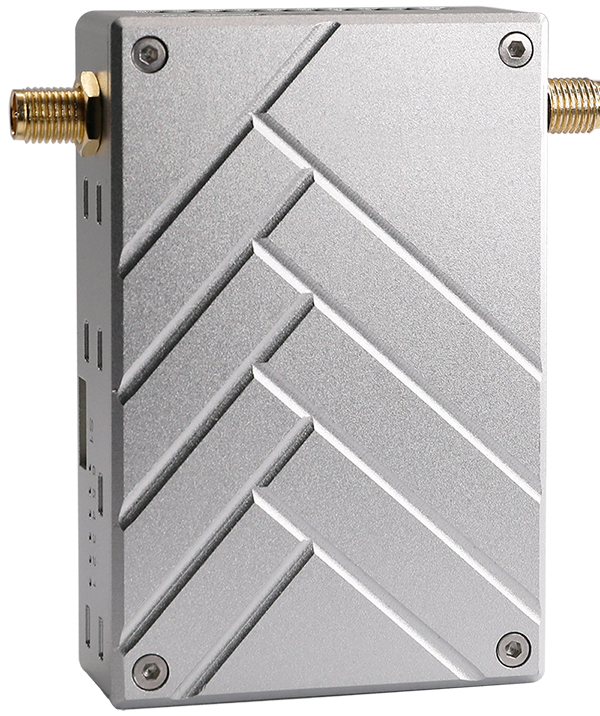

● تتميز علب سبائك الألومنيوم المزدوجة بتقنية CNC بمقاومة جيدة للصدمات وتبديد الحرارة

● درجة حرارة العمل: -40 درجة مئوية - +85 درجة مئوية

● الأبعاد الكلية: 72×47×19 مم

● الوزن: 93 جرام

إرسال متعدد بتقسيم التردد المتعامد المشفر (COFDM)
القضاء بشكل فعال على تداخل المسارات المتعددة وحل مشكلة الكفاءة وتحسين موثوقية الإرسال.

زمن انتقال منخفض من البداية إلى النهاية
● زمن الوصول من المرسل إلى المستقبل أقل من 33 مللي ثانية.
● ترميز إنتروبيا CABAC ومعدل ضغط مرتفع لضمان جودة فيديو عالية بمعدل بت منخفض
● يتم ترميز كل إطار بنفس الحجم لضمان عدم حدوث أي تأخير إضافي في القناة اللاسلكية بسبب إطار I كبير.
● فك تشفير سريع للغاية لعرض المحرك.

الاتصالات طويلة المدى
التعديل المتقدم، خوارزمية FEC، أداء PA عالي ووحدة استقبال RF فائقة الحساسية للحفاظ على رابط لاسلكي مستقر وطويل المدى بين الوحدة الجوية ومحطة التحكم الأرضية.

درجة حرارة العمل -40 درجة مئوية ~ +85 درجة مئوية
تم تصميم جميع الرقائق والمكونات الإلكترونية خصيصًا بدرجة صناعية تتحمل درجات حرارة تتراوح من -40 درجة مئوية إلى 85 درجة مئوية

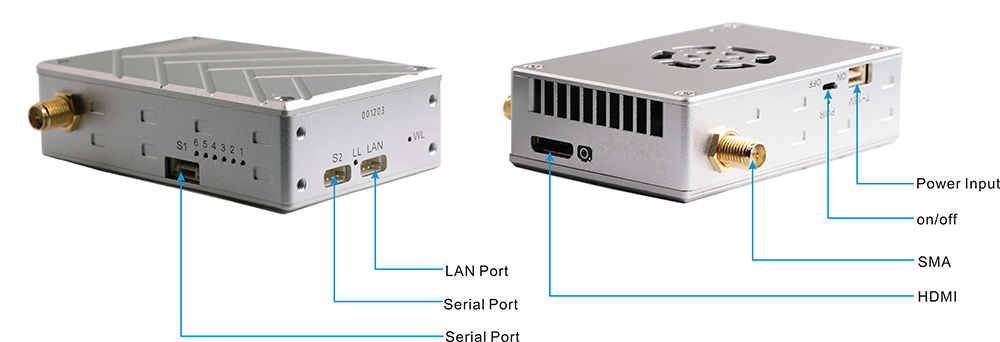

موانئ مختلفة

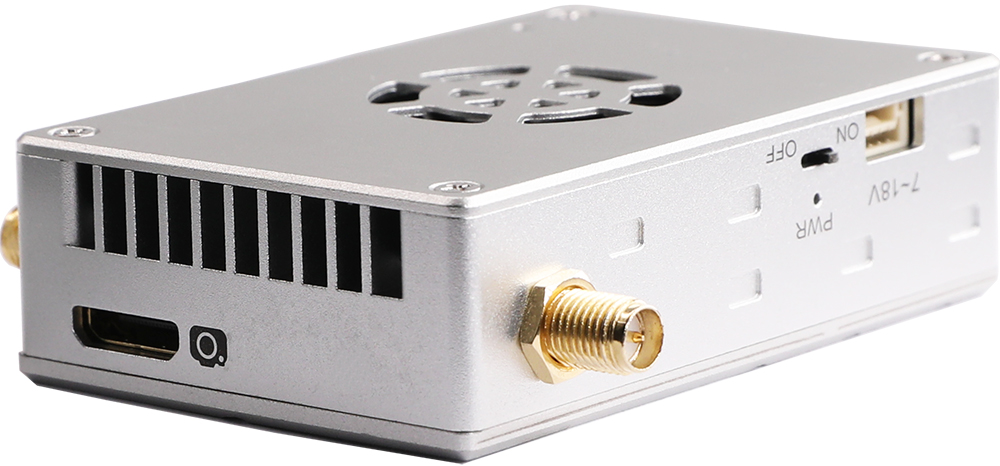

يوفر جهاز إرسال الفيديو للطائرات بدون طيار FIM-2410 منافذ HDMI وLAN ومنفذين تسلسليين ثنائيي الاتجاه. تتيح هذه المنافذ نقل بيانات الفيديو والقياس عن بُعد بدقة عالية حتى مسافة 10 كيلومترات بين المحطة الأرضية والوحدة الجوية. صُمم المنفذ التسلسلي للاستخدام مع Cube Autopilot وpixhawk 2/V2.4.8/4 وApm 2.8.

طلب

تتمتع الطائرات بدون طيار ذات رابط البث اللاسلكي للفيديو في الوقت الفعلي بمجموعة متنوعة من التطبيقات في التصوير الفوتوغرافي والمراقبة والزراعة والإنقاذ من الكوارث ونقل الأغذية في المناطق النائية أو الصعبة من المدن.

جهاز إرسال فيديو بطائرة بدون طيار بمدى 5 كم

مواصفة

تكرار	2.3 جيجاهرتز/2.4 جيجاهرتز (2.402-2.478 جيجاهرتز)/2.5 جيجاهرتز حسب اختيارك
اكتشاف الخطأ	تصحيح الأخطاء الفائق لـ LDPC FEC/Video H.264/265
الطاقة المنقولة عبر الترددات الراديوية	1 وات (من الهواء إلى الأرض 10-16 كم)
استهلاك الطاقة	تكساس: 10 واط
استهلاك الطاقة	RX: 6 واط
عرض النطاق الترددي	4/8 ميجا هرتز
كمون	≤15-25 مللي ثانية
معدل النقل	3-5 ميجابت في الثانية
حساسية الاستقبال	-100 ديسيبل عند 4 ميجا هرتز، -95 ديسيبل عند 8 ميجا هرتز
مساحة ألوان الفيديو	افتراضيًا 4:2:0
هوائي	1T1R
واجهة إدخال/إخراج الفيديو	HDMI mini TX/RX، أو تحويل FFC إلى HDMI-A RX/TX
تنسيق الفيديو المضغوط	H.264+H.265
معدل البت	حتى 115200 بت في الثانية (ضبط البرنامج)
التشفير	AES 128
مسافة الإرسال	جو-أرض 10 كم-12 كم
وقت بدء التشغيل	أقل من 30 ثانية
وظيفة ثنائية الاتجاه	دعم الفيديو والبيانات المزدوجة في وقت واحد
بيانات	دعم TTL
مزود الطاقة	تيار مستمر 7-18 فولت
واجهة	1080P/60 HDMI Mini RX x1
	100 ميجابايت في الثانية من إيثرنت إلى USB / RJ45 على نظام التشغيل Windows × 1
	منفذ تسلسلي ثنائي الاتجاه S1 TTL x1
	مدخل الطاقة x1
مؤشر الضوء	حالة إدخال/إخراج HDMI
	الإرسال والاستقبال
	حالة عمل لوحة الفيديو
	قوة
منفذ HDMI	كابل HDMI صغير/مسطح مرن (FFC)
نطاق درجة الحرارة	درجة حرارة التشغيل: -40 درجة مئوية ~+ 85 درجة مئوية
نطاق درجة الحرارة	درجة حرارة التخزين: -55 درجة مئوية ~ + 100 درجة مئوية
تصميم المظهر	تكنولوجيا CNC / غلاف مزدوج من سبائك الألومنيوم بتصميم مقاوم للماء
البعد	72×47×19 مم
وزن	المعاملة: 93 جرام/الوصفة الطبية: 93 جرام
